Poziomica to krzywa linia na mapie łącząca punkty o tej samej wysokości względem przyjętego poziomu (najczęściej poziomu morza).

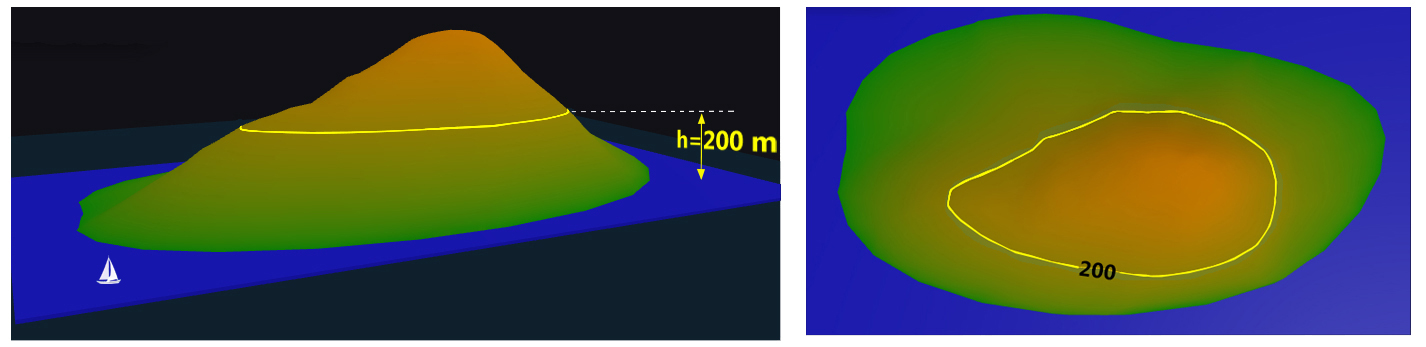

Żółta krzywa na rysunku po lewej, to wszystkie punkty wzgórza, które leżą 200 m nad poziomem morza. Aby zobaczyć mapę poziomicową, trzeba popatrzeć na wzgórze pionowo z góry (rysunek po prawej).
Pierwszy rysunek pokazuje o co tu chodzi! - obrysowujemy model wzniesienia na danej wysokości, przesuwając się potem pionowo do góry o taki sam skok. Nasza mapa poziomicowa to widok dokładnie z góry na wzgórze (określenie mapa poziomicowa jest tutaj umowne, bo my widzimy poziomice nadal na wzgórzu, a nie na płaskiej kartce).
Filmik po prawej pokazuje ideę tworzenia mapy poziomicowej - model terenu jest cięty w równych pionowych odstępach, a po wsunięciu tam folii, obrysowujemy na niej punkty z danej wysokości. Warstwa po warstwie, aż dojdziemy do wierzchołka wzniesienia, a na folii będziemy widzieć wszystkie poziomice z poszczególnych cięć.
Właśnie tak działa umieszczony na dole tej strony program zbierający poziomice na jedną płaszczyznę tnącą.

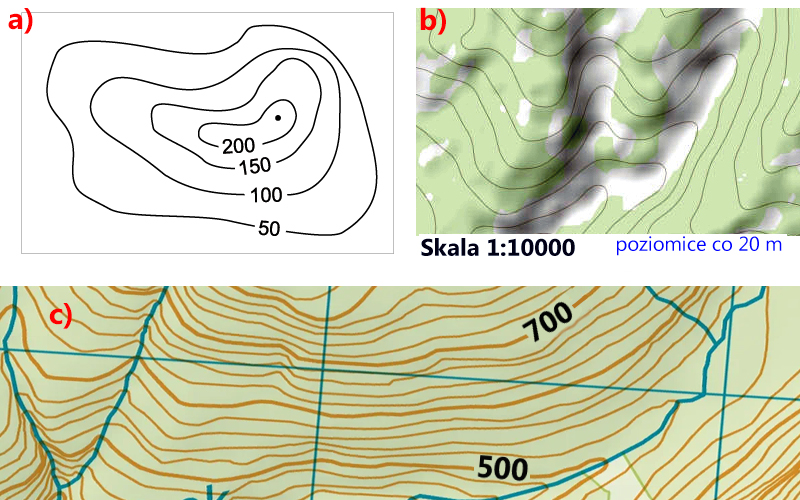

Rysunki pokazują, jak mogą być najczęściej podawane wartości na mapach poziomicowych:
a) wartość na każdej poziomicy - tutaj akurat widzimy, że skok płaszczyzny tnącej był co 50 metrów w pionie,
b) informacja w legendzie mapy (najczęściej obok skali) - pamiętajmy, że określenie w przykładzie poziomice co 20 m oznacza co 20 m w PIONIE,
c) podanie wartości tylko wybranych poziomic (tych z okrągłymi liczbami), a resztę możemy już obliczyć sobie sami - w tym przykładzie pomiędzy 700 a 500 m n.p.m. jest różnica 200 m (w pionie), a pomiędzy nimi jest 10 poziomic (łącznie z tą oznaczoną 700), czyli 200 m : 10 = 20 m. Tak oto obliczyliśmy, że pomiędzy kolejnymi poziomicami jest różnica 20 m w pionie.

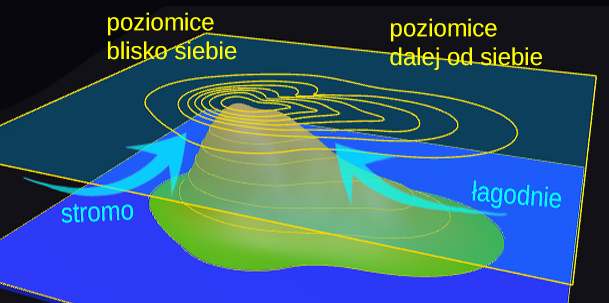

Podstawowa wiedza o poziomicach - tam, gdzie teren idzie ostro w górę poziomice będą blisko siebie, a przy łagodnych stokach będą bardziej od siebie oddalone (zobacz rysunek po prawej).
Ułożenie poziomic w specyficznych kształtach terenu (dolina, grań, depresja, itp.) można zobaczyć w tematycznych programach wybieranych w Poziomice-menu.

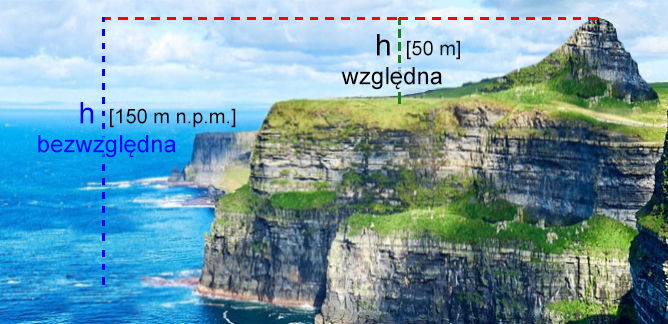

Wzgórze wznosi się 50 metrów ponad otaczający go płaskowyż - to wysokość względna, bo liczona jest względem innego terenu (nie morza).
Wysokość bezwzględna to ta, która jest liczona od poziomu morza (podawana jest w metrach nad poziom morza - m n.p.m.).
W naszym przykładzie wysokość bezwzględna wzniesienia to 150 m n.p.m. (tak byłoby na mapie), co oznacza, że klify płaskowyżu wznoszą się na 100 m nad wodą (150 - 50).
Po prawej zdjęcie morskiego klifu - próba opisania go poziomicami skończyłaby się tym, że przy praktycznie pionowych ścianach, kolejne poziomice nałożyłyby się jedna na drugą. W takich sytuacjach stosuje się specjalne znaki, w tym przypadku ząbki, które widać na mapie poziomicowej.
Poznaj sposób tworzenia poziomic na modelach terenu w 3D - możesz obracać kamerę (LEWY przycisk myszy), przesuwać (PRAWY przycisk), zbliżać /oddalać (kółko myszy), a także
przesuwać w górę i w dół płaszczyznę tnącą.
Dodatkowo można ustawić skok płaszczyzny tnącej, włączać/wyłączać sam teren, a także czyścić poziomice na modelu i osobno na płaszczyźnie tnącej.
