Jak przedstawia się budowę płyty głównej w internecie?
- Zdjęcia ze strzałkami (najczęściej musi ich być kilka - z góry, zbliżenia i jakieś z bokU); jedyny minus, to najczęściej nadmiar szczegółowości, a co za tym idzie "oderwanie od całości".
- Video na YT; w 99% same minusy - nudne wstępy, długie i przegadane fragmenty, mnóstwo skrótów, które nie wiadomo co znaczą i brak możliwości ogarnięcia całości.
Propozycja jeszcze innej formy - próba przekazania podstawowych informacje o budowie płyty głównej w postaci "ruchomego" 3D. Tutaj też jest minus - opis elementów jest tutaj (poniżej), a model w innej karcie (niestety, świetna przeglądarka plików skp "nie dała sobie" wstawić tekstu).

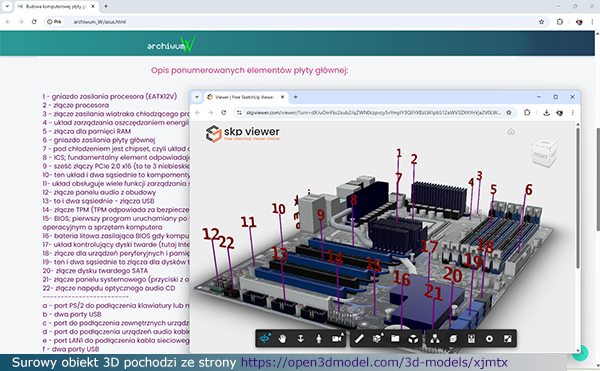

Bardzo łatwo można mieć obie karty na jednym ekranie - np. w Chrome wystarczy kartę z 3D przeciągnąć w dół (efekt widać po lewej).
Strona ma własne menu do nawigacji, ale i tak od razu działa: lewy przycisk myszy - obracanie płyty, prawy przycisk - przesuwanie, kółko myszy - zoom.
Zobacz płytę główną w 3D
Pliki 3D potrafią w przeglądarkach "strzelać fochy", więc na wszelki wypadek na samym dole znajduje się to samo 3D, ale jako plik .dae (już nie jest tak ładny, jak ten z linku powyżej).
Opis ponumerowanych elementów płyty głównej:
1 - gniazdo zasilania procesora (EATX12V)
2 - złącze procesora
3 - złącze zasilania wiatraka chłodzącego procesor
4 - układ zarządzania oszczędzaniem energii (EPU)
5 - złącza dla pamięci RAM
6 - gniazdo zasilania płyty głównej
7 - pod chłodzeniem jest chipset, czyli układ obsługujący procesor (tutaj Intel X58 dla procesorów Intel Core i7)
8 - ICS; fundamentalny element odpowiadający za komunikację pomiędzy procesorem, a komponentami na płycie
9 - sześć złączy PCIe 2.0 x16 (to te 3 niebieskie, 2 czarne i 1 biały); to tam wsuwamy np. kartę graficzną
10- ten układ i dwa sąsiednie to kompomenty obsługujące sieć
11- układ obsługuje wiele funkcji zarządzania systemem, monitoruje sprzęt, kontroluje wentylatory
12- złącze panelu audio z obudowy
13- to i dwa sąsiednie - złącza USB
14- złącze TPM (TPM odpowiada za bezpieczeństwo; przechowuje hasła, klucze, itp.)
15- BIOS; pierwszy program uruchamiany po włączeniu komputera odpowiada za pośredniczenie pomiędzy systemem operacyjnym a sprzętem komputera
16- bateria litowa zasilająca BIOS gdy komputer jest wyłączony
17- układ kontrolujący dyski twarde (tutaj Intel ICH10R)
18- złącze dla urządzeń peryferyjnych i pamięci nasowej
19- ten i dwa sąsiednie to złącza dla dysków twardych SATA
20- złącze dysku twardego SATA
21- złącze panelu systemowego (przyciski z obudowy, LED-y,itp.)
22- złącze napędu optycznego audio CD
------------------------
a - port PS/2 do podłączenia klawiatury lub myszki
b - dwa porty USB
c - port do podłączenia zewnętrznych urządzeń audio przez kabel S/PDIF (sygnał tylko cyfrowy)
d - port do podłączenia urządzeń audio kablem światłowodowym
e - port LAN1 do podłączenia kabla sieciowego
f - dwa porty USB
g - port do podłączenia zewnętrznego dysku twardego SATA
h - port LAN2 do podłączenia kabla sieciowego
i - dwa porty USB
j - port do podłączenia głóśników (pomarańczowy - głośnik centralny lub subwoofer)
k - port do podłączenia źródeł audio (CD, DVD, itp.)
l - port do podłączenia tylnego głośnika
m-port do podłączenia słuchawek lub głośników
n- port do podłączenia bocznych głośników
o- port do podłączenia mikrofonu
